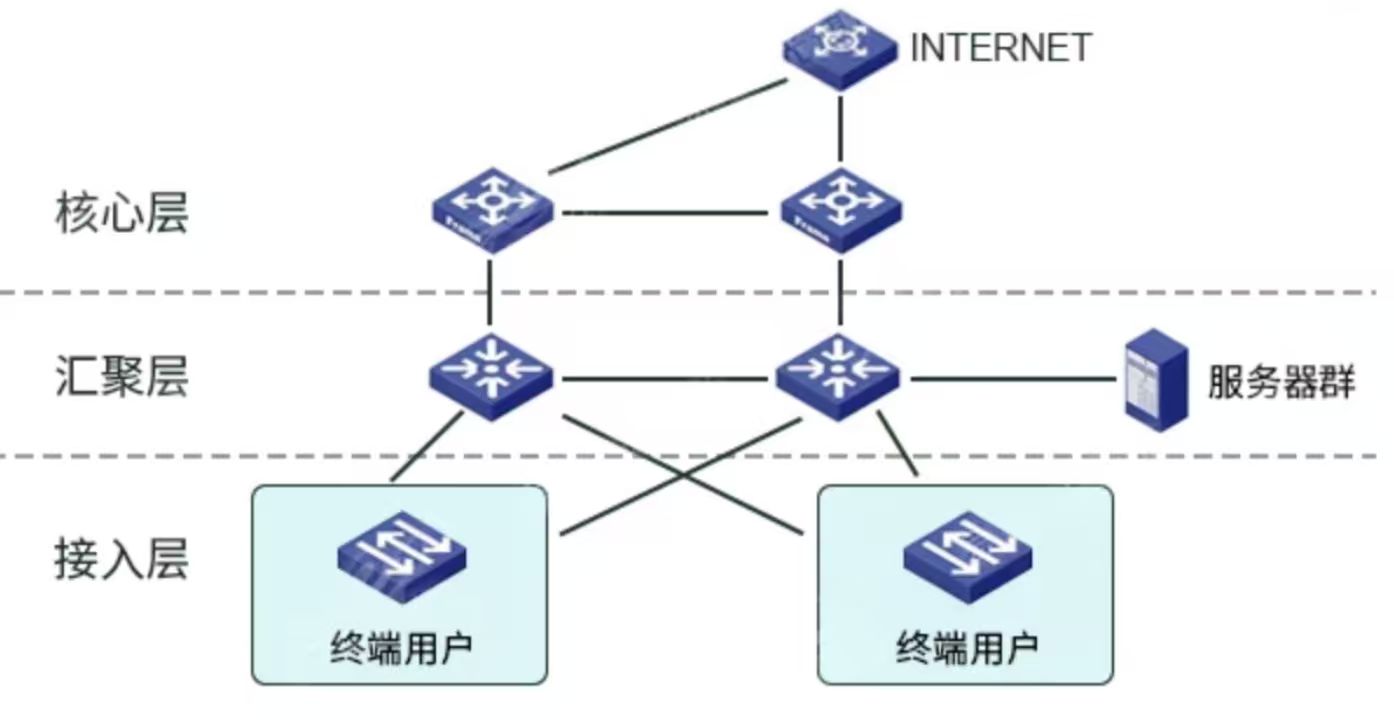

在现代网络工程中，随着终端设备数量的激增和业务复杂度的提升，扁平化的网络结构已无法满足需求。为了解决扩展性、故障隔离和高性能传输的问题，业界广泛采用分层网络设计模型。本文将基于提供的网络拓扑图，详细拆解核心层（Core Layer）、**汇聚层（Aggregation/Distribution Layer）与接入层（Access Layer）**的技术细节与设计哲学。

一、整体架构概览

该架构采用了标准的树状（或星状）分层设计，具有极高的结构化特征。

自下而上：流量从终端用户发起，经过接入层交换机，汇聚到中间层，最后进入高速核心骨干网。
冗余设计：你可以看到每一层的设备之间都存在交叉连线（Cross-links），这种链路冗余配合生成树协议（STP）或路由协议，保证了当单一设备或线路故障时，网络业务不中断。

二、层级详解

1. 接入层（Access Layer）：网络的触角

图中位置：最底层，直接连接“终端用户”。

核心职责：接入层是网络边缘，是用户进入网络的第一个关卡。它的主要任务不是处理高速吞吐，而是**“允许接入”和“控制接入”**。

设备连接：为PC、IP电话、打印机、无线AP等提供高密度的以太网端口（如10/100/1000 Mbps）。
安全边界：这是实施网络安全的第一道防线。常见的技术包括：
- 端口安全（Port Security）：限制特定MAC地址接入。
- VLAN划分：将不同部门（如财务、研发）的用户划分到不同的虚拟局域网，隔离广播风暴。
- 802.1X认证：确保只有合法用户能接入端口。
POE供电：图中若连接的是IP电话或摄像头，接入层交换机通常具备PoE功能，直接通过网线供电。

架构图分析：图中的接入层交换机通过上行链路双归属（Dual-homed）连接到两台汇聚层交换机。这是一种典型的高可用设计，防止单条上行链路中断导致用户断网。

2. 汇聚层（Aggregation Layer / Distribution Layer）：策略的中心

图中位置：中间层，连接接入层与核心层，并侧挂“服务器群”。

核心职责：汇聚层是网络的“大脑”和分界点。它汇聚来自多个接入交换机的流量，并在此处进行复杂的策略处理。

广播域边界：通常在此处终结VLAN，将二层（L2）流量转换为三层（L3）路由流量。
策略控制（Policy-Based Connectivity）：
- ACL（访问控制列表）：决定谁可以访问互联网，谁可以访问服务器群。例如，禁止“访客VLAN”访问“财务服务器”。
- QoS（服务质量）：在带宽拥堵时，优先保证语音和视频会议的流量，而压低普通下载流量。
服务器接入：（重点） 图中显示**“服务器群”**直接连接在汇聚层。这是一种常见的设计，原因在于汇聚层具备高性能的策略控制能力，可以方便地对进出服务器的流量进行防火墙过滤和负载均衡，同时避免服务器流量直接冲击核心层。

3. 核心层（Core Layer）：高速骨干

图中位置：最顶层，上联INTERNET，下联汇聚层。

核心职责：核心层是网络的高速公路。它的唯一目标是尽可能快地交换数据包。

高速转发：核心层设备通常拥有极高的背板带宽和转发速率（通常是10G/40G/100G接口）。
零策略负担：为了追求速度，核心层绝不应该执行复杂的ACL、包过滤或QoS标记。由于这些操作消耗CPU，它们都应该在汇聚层完成。核心层只做一件事：路由（Routing）。
连接外部世界：图示核心层连接到路由设备并通向INTERNET。核心层负责处理通过BGP或OSPF等协议与外部网络的路由交换。

三、该架构的关键设计优势

基于这张图，我们可以总结出该架构的三大核心优势：

1. 高可用性与冗余（High Availability）

仔细观察图中的连线，你会发现没有任何一个单点故障（Single Point of Failure）能导致整个网络瘫痪。

如果一台汇聚交换机坏了，接入层交换机会自动通过另一条线路上行。
如果一条光纤断了，备用链路会毫秒级接管流量。
这种设计通常配合 VRRP/HSRP（网关冗余）和 MSTP/RSTP（防环路）技术使用。

2. 可扩展性（Scalability）

这种模块化设计使得网络扩展变得非常简单。

新增用户：只需增加接入层交换机。
新增部门：只需在汇聚层增加对应的VLAN和策略。
整个核心层的架构不需要改动，保证了骨干网的稳定性。

3. 易于管理与故障隔离（Manageability）

故障隔离：如果接入层发生广播风暴，问题会被限制在汇聚层以下，不会波及核心层，从而保护了全网的稳定性。
清晰的排错逻辑：网络不通？先看接入层端口；策略不通？查汇聚层配置；全网慢？查核心层负载。

四、总结

这张图展示的不仅仅是几台设备，而是一套逻辑严密的数据流动规则。

接入层负责把用户“接进来”；
汇聚层负责决定用户“能不能访问”以及“访问哪里”（包括服务器群）；
核心层负责把数据“快速送达”目的地或互联网。

这种三层架构（Three-Tier Architecture）历经几十年考验，至今仍是企业园区网（Campus Network）部署的黄金标准。
